FGCEDP6MM2/D

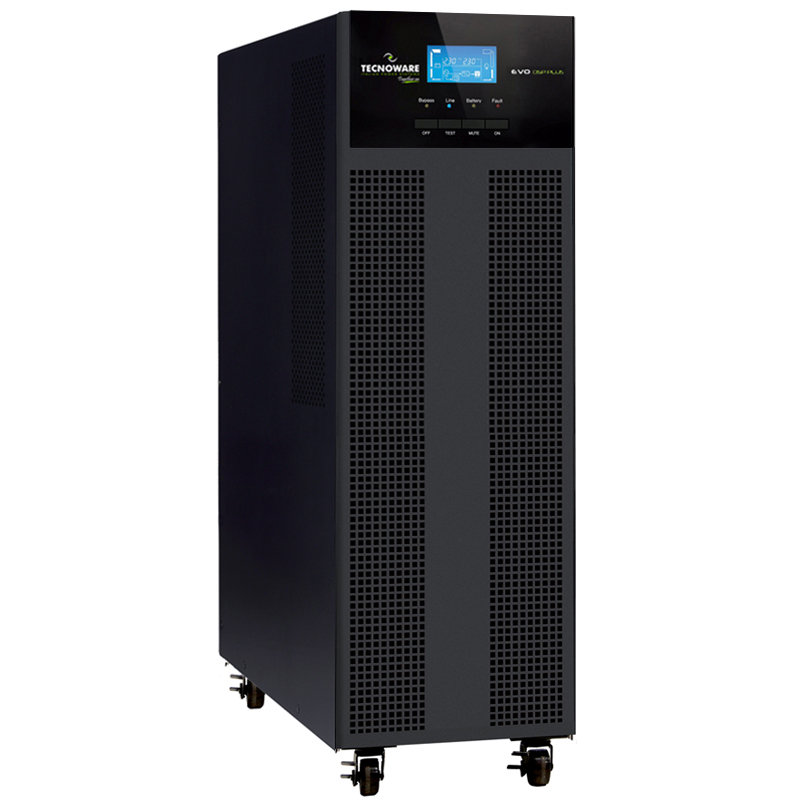

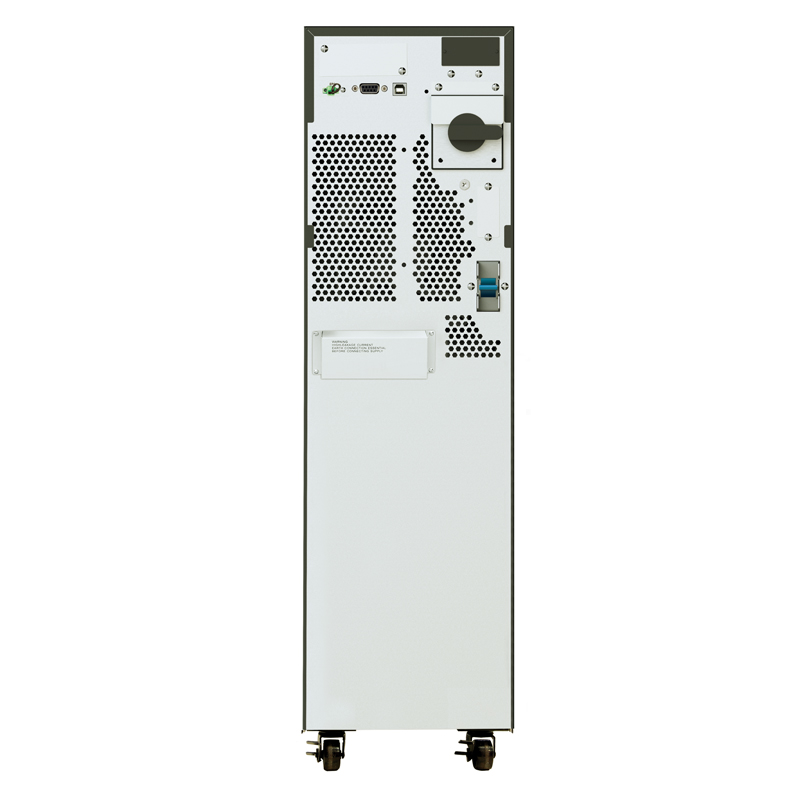

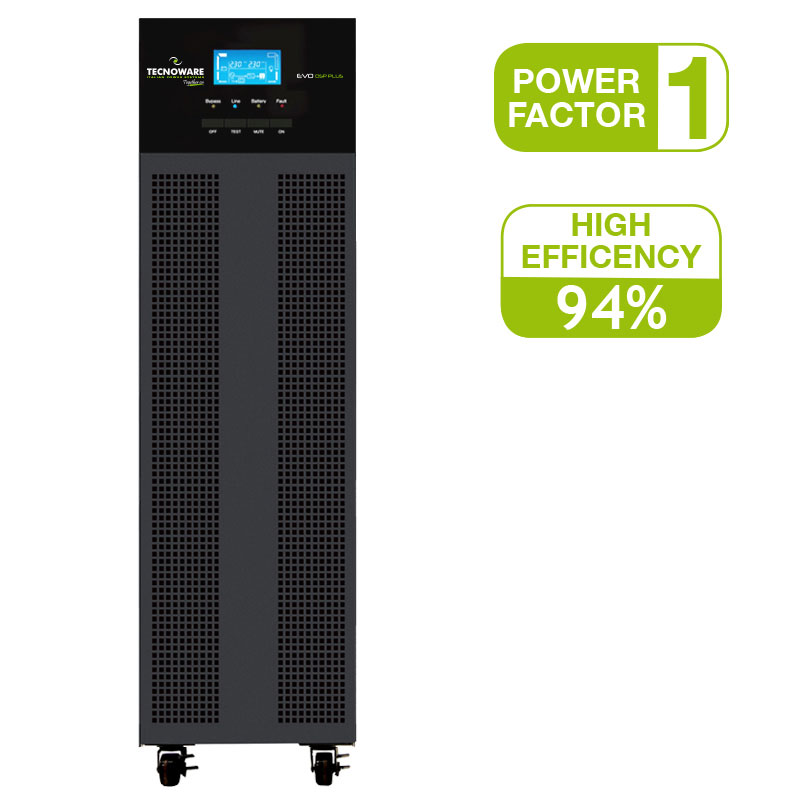

UPS EVO DSP PLUS 6.0 - PF 1 - 16 12VDC 9AH BATTERIES
UPS EVO DSP PLUS 6.0 PF 1 - Potencia 6 kVA. Tecnología en línea (VFI) DSP, 94 % de eficiencia, entrada/salida 230/230 V CA 50/60 Hz, dimensiones 19 x 68,8 x 36,9 cm, peso 63 kg, 16 baterías de 12 V y 9 Ah.
- Protección completa contra apagones, fluctuaciones de tensión (sobretensiones y subtensiones), descargas atmosféricas (con descargador aguas arriba), variaciones de frecuencia, sobretensiones, armónicos y distorsiones de tensión.
- Recomendado para redes de área local (LAN), centros de datos, industria y equipos electromédicos.
- Ranura inteligente para tarjeta SNMP, contacto seco o MODBUS.
- Tecnología de doble conversión en línea sin transformador (VFI-SS-111).
- Circuito PFC activo (0,99).
- Compatibilidad con generador.
- Bypass estático y manual.
Detalle del Producto
UPS EVO DSP PLUS 6.0 – Potencia 6 kVA PF 1. Tecnología en línea (VFI) DSP, 94 % de eficiencia, entrada/salida 230/230 V CA 50/60 Hz, dimensiones 19 x 68,8 x 36,9 cm, peso 62 kg, incluye 16 baterías de 12 V CC 9 Ah, extensión de la autonomía mediante compartimentos de baterías adicionales (opcional). Pantalla LCD gráfica multifunción, bypass estático y manual, contacto de apagado de emergencia (EPO), puertos de comunicación USB y RS232 para el control del SAI y la programación de encendido/apagado mediante el software gratuito TecnoManager. Tarjeta SNMP, contacto seco o MODBUS (opcional).
Technical data
| Code | FGCEDP6MM2/D |
| Nominal power | 6 KVA |
| Active power | 6 KW |
| Power factor | 1 |
| Technology | On-Line Double Conversion transformerless (VFI-SS-111) |
| Cooling | Fan cooling |
| Audible noise | < 55 dBA to 1 m |
| Dimension (UPS) WxHxD | 19x68,8x36,9 cm |
| Dimension (with packing) WxHxD | 32x92,2x51,4 cm |
| Weight | 62 Kg |
| Input | |
| Number of phases | 1Ph+N |
| Nominal voltage | 208Vac/220Vac/230Vac/240Vac |
| Input voltage range | 176Vac-300Vac from 50% to the 100% of loading, 110Vac-300Vac up to 50% load |
| Nominal frequency | 50/60 Hz (selectable) |
| Input frequency range (On-Line mode) | ±7% |
| Input power factor | 0,99 |
| Output | |
| Number of phases | 1Ph+N |
| Nominal voltage | 208Vac/220Vac/230Vac/240Vac |
| Voltage Regulation at %100 linear load (On-Line and Battery mode) | ±2% |
| Voltage THD at rated linear load | <3% (linear load), <5% (non-linear load) |
| Crest factor | 3:1 |
| Frequency | 50/60 Hz (selectable) |
| Frequency stability | ±0,1 Hz |
| Inverter waveform | Sinewave |
| Overload capability (Line mode) | 110% for 30 minutes, 130% for 5 minutes, >130% for 10 seconds |
| Overload capability (Battery mode) | 110% for 3 minutes, 130% for 30 seconds, >130% for 10 seconds |
| Efficiency | 94%, calculated in double conversion mode at 100% load to 100% load according to standard 62040-3 |
| Transfer time | 0 ms (On-Line) |
| Battery | |
| Type | Lead acid, sealed, maintenance free |
| Installed inside | 16 elements |
| Extended autonomy | External Battery Box (optional) |
| Environmental specification | |
| Working temperature | From 0 to 55 °C (recommended from 20 to 25 °C) |
| Humidity | < 95% without condensation |
| Maximum altitude | 3000 m |
| IP protection | IP20 |
| Certifications | CE (Standards: Low Voltage Directive IEC EN 62040-1; EMC Directive IEC EN 62040-2; classification IEC EN 62040-3) |
