FGCEDP120TT/00
UPS EVO DSP PLUS 120.0 TT - PF 1 SIN BATERÍAS

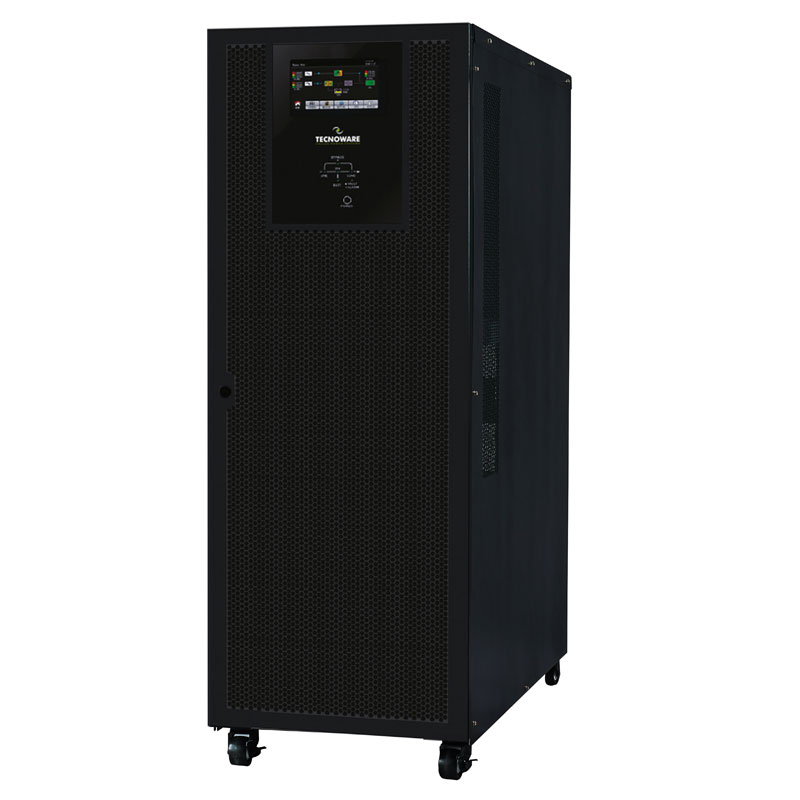

Sistema de Alimentación Ininterrumpida UPS EVO DSP PLUS TT 120.0 PF 1 - Potencia 120KVA. DSP de tecnología On Line (VFI), con estructura modular, eficiencia del 96%, entrada / salida trifásica 400Vac, 50 / 60Hz, dimensiones 43x120x100 cm, peso 200 Kg, no contiene baterías, preparado para la instalación de cajas de baterías adicionales.
INFORMACIÓN DEL PRODUCTO
- Protección completa contra apagones, fluctuaciones de tensión (sobretensiones y subtensiones), rayos (con pararrayos aguas arriba), variaciones de frecuencia, sobretensiones, armónicos, distorsiones de tensión
- Recomendado para redes de área local (LAN), Datos Centros, procesos industriales, electromédicos
- Slot inteligente para SNMP, contactos secos o tarjeta MODBUS
- Tecnología On Line doble conversión sin transformador (VFI-SS-111)
- Módulos internos Easy Swap con función redundante
- Power Walk-In al arrancar el rectificador
- Circuito PFC activo (0.99)
- Compatible con grupo electrógeno
- Bypass estático y manual
- Modo convertidor de frecuencia

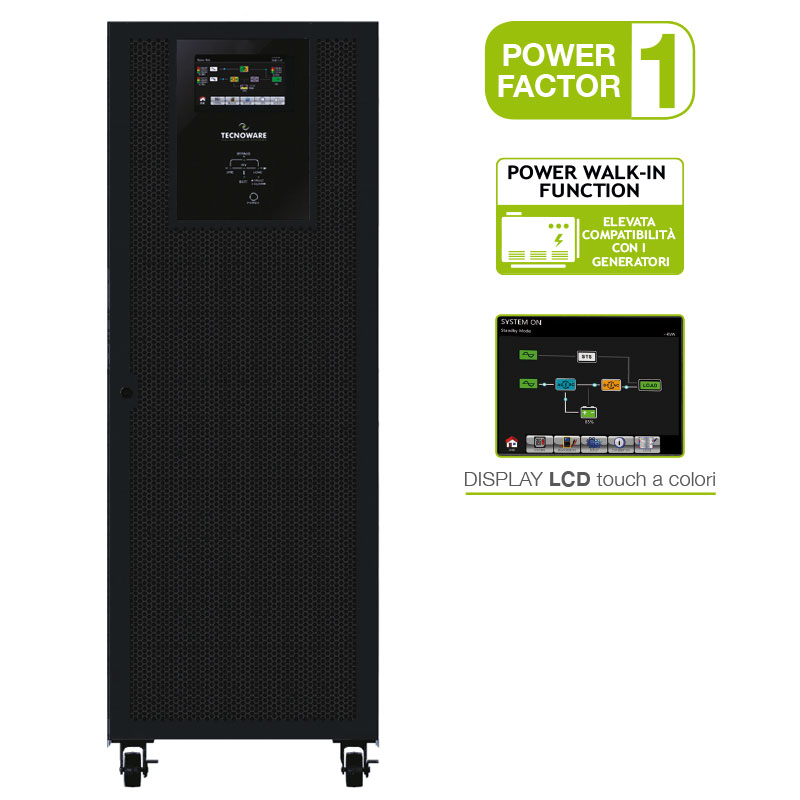

- Pantalla táctil de 10 «
Detalle del Producto
Sistema de Alimentación Ininterrumpida UPS EVO DSP PLUS TT 120.0 – Potencia 120 KVA PF 1. DSP de tecnología On Line (VFI) con estructura modular, eficiencia 96%, entrada / salida 400Vac, 50 / 60Hz, dimensiones 43x120x100 cm, peso 200 Kg, Módulos internos Easy Swap con función redundante, Power Walk-In al arrancar el rectificador, no contiene baterías, autonomía de extensión a través de cajas de baterías adicionales. Pantalla LCD de 10 «Pantalla táctil gráfica multifunción, derivación estática y manual, contacto EPO para apagado de emergencia, puertos de comunicación USB y RS232 para control de UPS y programación de encendido / apagado a través del software gratuito TecnoManager. Tarjeta SNMP, contacto seco o MODBUS (opcional).
Datos técnicos
| Código | FGCEDP120TT/00 |
| Potencia Nominal | 120 KVA |
| Potencia Activa | 120 KW |
| Factor de potencia | 1 |
| Tecnologia | On-Line Doble Conversion sin transformador (VFI-SS-111) |
| Ventilacion | Forzada |
| Dimensiones (UPS) WxHxD | 43x120x100 cm |
| Dimensiones (con caja) WxHxD | 70,5x140x112,5 cm |
| Peso | 200 Kg |
| Entrada | |
| Numero de fases | 3F+N |
| Tension nominal | 380Vac/400Vac/415 Vac |
| Rango de entrada voltaje (F-N) | 176Vac-276Vac al 100% carga, 110Vac-300Vac al 50% carga |
| Frecuencia Nominal | 50/60 Hz |
| Rango de frecuencia de entrada modo On-Line | 40Hz ~ 70Hz |
| Distorsión armónica de la corriente de entrada (THDi) | =4% |
| Factor de potencia de entrada | 0,99 |
| Salida | |
| Numero de fases | 3F+N |
| Tensión | 380Vac/400Vac/415 Vac |
| Regulación de voltaje (On-Line y modo de batería) | ±1% |
| Distorsión de tensión armónica THD | <2% (carga lineal), <4% (carga no lineal) |
| Factor de cresta | 3:1 |
| Frecuencia | 50/60 Hz |
| Estabilidad de frecuencia | ±0,1 Hz |
| Forma de onda del inversor | Sinusoidal |
| Capacidad de sobrecarga | <= 110% para 1 hora, 111%~125% para 10 minutos ,126-150% para 1 minuto, >150% para 200 ms |
| Eficiencia | 96%, calculado en modo de doble conversión al 100% de carga de acuerdo con la regulación 62040-3 |
| Tiempo de transferencia | 0 ms (On-Line) |
| Batería (instalada dentro de la caja de batería externa) | |
| Tipo | Ácido de plomo, sellado, libre de mantenimiento |
| Extensiones de autonomía | Ver tarjeta Battery Box |
| Especificación medioambiental | |
| Temperatura de trabajo | Desde 0 a 55 °C (recomendado de 20 a 25 °C) |
| Humedad | < 95% sin condensacion |
| Altitud Maxima | 3000 m |
| IP proteccion | IP20 |
| Certificaciones | CE (Estándares de referencia: seguridad IEC EN 62040-1; EMC IEC EN 62040-2; clasificación IEC EN 62040-3 |
